Kif tħares 'l isfel fuq l-ipprogrammar tal-biċċa tax-xogħol mill-perspettiva ta' ajkla?
Kif tistudja d-dettalji ta 'kull pass tas-sikkina bil-għan ta' ġurdien?
Wieħed mill-metodi huwa: tpinġija
1. Liema stampa għandi npinġi?
Illum, mill-aspett tat-tħin, erġajt enfasizzajt din it-trikkija kbira:
Pinġi dijagramma tal-mogħdija tal-għodda
Din il-mossa kbira hija diġà mossa super kbira. Madankollu, xi nies jistgħu jgħidu li dan il-metodu mhu xejn, u huma semgħu bih ħafna żmien ilu.
Iva, li tkun taf ma jfissirx li se jkun effettiv.
Meta tiġbed id-dijagramma tal-mogħdija tal-għodda, tista 'tara viżwalment it-trajettorja tal-mogħdija tal-għodda, sabiex tkun tista' tħares 'l isfel fuq il-parti li tipprogramma mill-perspettiva ta' ajkla, u tista 'wkoll tistudja d-dettalji ta' kull pass tas-sikkina bil-maws .
Allura kif tiġi applikata din it-trikka fl-ipprogrammar?
Agħti eżempju ta 'tħin tan-numri:
Għall-partijiet li ġejjin, it-toqba ta ’ġewwa b’dijametru ta’ D133.2 u fond ta ’10 teħtieġ makkinar tal-pjan tal-qiegħ tat-toqba ċirkolari ta’ ġewwa.
Id-dijagramma tal-mogħdija tal-għodda hija kif ġej: Uża interpolazzjoni spirali biex tbaxxi l-għodda, u mbagħad itħan għad-daqs minn ġewwa għal barra ċirku b'ċirku.
Dan il-programm tal-mogħdija tal-għodda jikkonsisti f'żewġ partijiet:
1. Programm ta 'qtugħ ta' interpolazzjoni spirali
2. Il-programm tat-tħin tal-wiċċ tal-qiegħ tat-toqba ta 'ġewwa
Qsamt l-ideat tal-ipprogrammar dwar tħin interpolat spirali, allura ma nidħolx fid-dettalji hawn.
Il-programm ta 'tħin ta' interpolazzjoni spirali 'l fuq dirett huwa kif ġej:
...
#10=20
#11=16
#24=[#10-#11]/2
N1
G00 X#24 Y0
Z5.
#1=0
G1Z#1F1000
WAQT LI [# 1GT-10] DO1
#1=#1-4
JEKK [# 1LE-10] Mbagħad # 1=-10
G3I-#24Z#1F500.
END1
G3I-#24

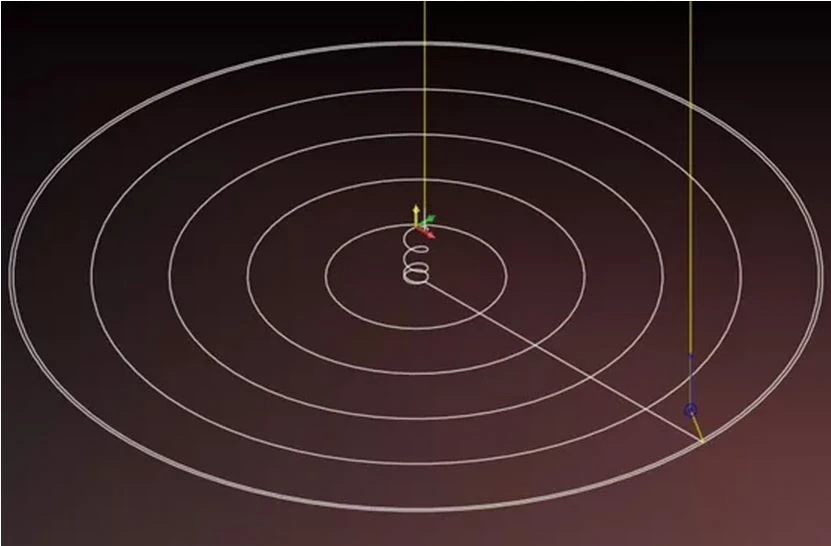

Wara li jitlesta l-qtugħ spirali, l-għodda Z=-10 ġiet interpolata spiralment għall-pjan tal-qiegħ tat-toqba. F'dan iż-żmien, ċirku sħiħ huwa mitħun, u mbagħad it-toqba tal-qiegħ hija mitħuna. Il-passaġġ tal-għodda huwa kif muri fil-figura hawn taħt:
Itħan ċirku, imbagħad X jiċċaqlaq b'pass wieħed, u mbagħad itħan ċirku sħiħ, eċċ għad-daqs finali tad-disinn.
Mid-dijagramma tal-mogħdija tal-għodda ta 'hawn fuq, huwa faċli li wieħed jara li l-valur X qed jinbidel kontinwament.
Kif tinbidel?
Dan huwa li timxi pass wieħed fid-direzzjoni X, jekk il-varjabbli # 2 hija ssettjata biex tirrappreżenta l-pass (id-distanza ta 'kull moviment fid-direzzjoni X, jiġifieri l-pass).
Jekk id-distanza li tiċċaqlaq hija 80% tad-dijametru tal-għodda, allura:
#2=#2+0.8 *#11
Rimarki: # 11 huwa l-varjabbli tad-dijametru ta 'l-għodda li waqqaf b'mod arbitrarju meta nikteb il-programm ta' tħin ta 'interpolazzjoni spirali.
B'dan il-mod, il-moviment tad-distanza tal-pass jiġi realizzat permezz tal-operazzjoni inkrementali tal-varjabbli # 2.
Peress li l-varjabbli ssettjat # 2 jirrappreżenta d-distanza tal-pass, il-moviment tad-distanza tal-pass huwa realizzat permezz tal-operazzjoni tal-inkrement varjabbli.
Allura x'inhu l-ambitu ta '# 2?
Jew fi kliem ieħor, minn liema punt ta 'koordinata tibda tiċċaqlaq il-varjabbli # 2, u f'liema punt ta' koordinazzjoni tintemm l-operazzjoni ta 'inkrement awtomatiku?
Il-varjabbli stabbiliti fil-figura ta 'hawn fuq:
# 24 L-interpolazzjoni spirali taqta 'l-għodda għall-pjan t'isfel tat-toqba. F'dan iż-żmien, it-tħin ta 'ċirku sħiħ huwa l-koordinat varjabbli fid-direzzjoni X, li huwa l-punt inizjali tat-tqattigħ ta' # 2.
Allura: # 2=# 24
L-istess bħal # 2 = # 2+0.8 * # 11 awto-inkrement,
Fi kliem ieħor, il-varjabbli # 2 hija inkrementata għad-daqs ta '66.6, u ċ-ċirku huwa pproċessat għad-daqs.
Minn dan, huwa faċli li tikkuntattja d-dikjarazzjonijiet makro li qal Jun brother qabel, bħal dikjarazzjonijiet WAQT [] DO
......
Bl-analiżi sempliċi ta 'hawn fuq, il-programm għat-tħin tal-pjan baxx huwa kif ġej:
N2
#2=#24
WAQT LI [# 2LT66.6] DO2
#2=#2+0.8*#11
JEKK [# 2GE66.6] Mbagħad # 2=66.6
G1X#2
G3I-#2F100
END2
