Magni taċ-Ċentru tal-Maċinazzjoni Vertikali

Ivvjaġġar tal-assi X mm 1300
Ivvjaġġar tal-assi Y mm 700
Ivvjaġġar tal-assi Z mm 700
Imnieħer tal-magħżel għall-wiċċ tax-xogħol mm 190-890
Gwida taċ-ċentru tal-magħżel għall-kolonna mm 855
mejda tax-xogħol
Dimensjonijiet tal-mejda (L x W) mm 1400 * 700
T-slot (numru-daqs * spazjar) mm 7 * 18X110
tagħbija massima Kg 1300

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

cnc machine center

CNC. Serje ta 'għodod tal-magni CNC, il-vantaġġi tagħna

Il-kwalità CE tal-magna taċ-ċentru tal-magni Vertikali tagħna hija assigurata, u l-produzzjoni ta 'kull xahar tat-tliet bażijiet ta' produzzjoni ewlenin hija 300 plus

Merħba biex iżżur il-fabbrika. Manifatturi fuq skala kbira u qawwija jistgħu jippersonalizzaw sett skont ir-rekwiżiti. Konfigurazzjoni personalizzata, prezz baxx, twassil veloċi, għażliet multipli, manutenzjoni tul il-ħajja, soluzzjoni one-stop, konnessjoni tat-tim matul il-proċess kollu

Parametru

	Parametru	Unità	V-1370
●	VJAĠĠAR
	Ivvjaġġar tal-assi X	Mm	1300
	Ivvjaġġar tal-assi Y	mm	700
	Ivvjaġġar tal-assi Z	Mm	700
	Imnieħer tal-magħżel għall-wiċċ tax-xogħol	Mm	190-890
	Iċ-ċentru tal-magħżel għall-gwida tal-kolonna	mm	855
●	mejda tax-xogħol
	Dimensjonijiet tal-Mejda (L x W)	Mm	1400*700
	T-slot (daqs tan-numru * spazjar)	mm	7*18X110
	tagħbija massima	Kg	1300
L	Magħżel
	Veloċità tal-magħżel	.rpm	10000
	Qawwa tal-mutur tal-magħżel	Kw	11/15
	Toqba taper taż-żarżur (daqs tal-mudell/installazzjoni)		BT40（150）
●	għalf
	G00 travers rapidu (assi X)	m/min	30
	G00 travers rapidu (assi Y)	m/min	30
	G00 travers rapidu (assi Z)	m/min	30
●	preċiżjoni tal-magna
	preċiżjoni tal-pożizzjonament	mm	0.005/300
	Ripetibbiltà	Mm	0.003/300
●	oħra
	Spazju ta' l-art (tul)	Mm	3900
	(wisa')	Mm	3300
	Għoli tal-magna (għoli)	mm	3550
	piż tal-magna	Kg	9000kgs
	ippakkjar bil-vakwu	/	IVA
	Qafas tal-injam fiss	/	IVA

Dettalji tal-magni

Rivista tal-għodda tat-tip tad-diska

L-effiċjenza tal-bidla tal-għodda mgħaġġla hija għolja, il-veloċità tal-bidla tal-għodda hija mgħaġġla, u l-effiċjenza tal-produzzjoni tiżdied, il-bidla tal-għodda hija ripetuta għal 1.3 sekondi, u l-kapaċità hija ta '24 skieken

Kamin tal-ballun importat u ferrovija gwida

Vira tal-kamin tal-art ta 'preċiżjoni, riġidità għolja, preċiżjoni għolja, moviment stabbli, tagħbija għolja u reżistenza qawwija għal xokk, veloċità li tiċċaqlaq malajr.

magħżel b'veloċità għolja

Operazzjoni stabbli b'veloċità għolja, ħajja twila, ħsejjes baxxi, vibrazzjoni żgħira, preċiżjoni għolja tal-magni.

arm type tool magazine 24T

HIWIN roller linear guideway 45mm

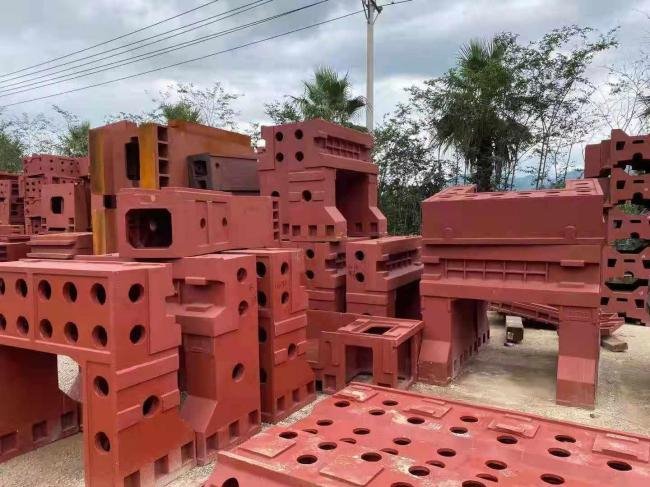

Ikkastjar integrali

Vertikali makkinar center magna bażi tas-sodda headstock u struttura ġenerali oħra, it-tifi u r-raffinar biex jiżguraw l-istabbiltà tal-għodda tal-magni u affidabilità fit-tul.

Bl-użu ta 'ikkastjar tar-ramel tar-reżina HT300

Jadotta ċ-ċentru tal-magħżel riġidu ultra-qawwi tat-Tajwan 160, b'6 berings integrati, u l-forza tat-tqattigħ hija estremament qawwija. Ir-riġidità u l-preċiżjoni tal-bażi tal-mutur integrata u l-korp tad-disinn tax-xaft prinċipali huma garantiti aħjar.
