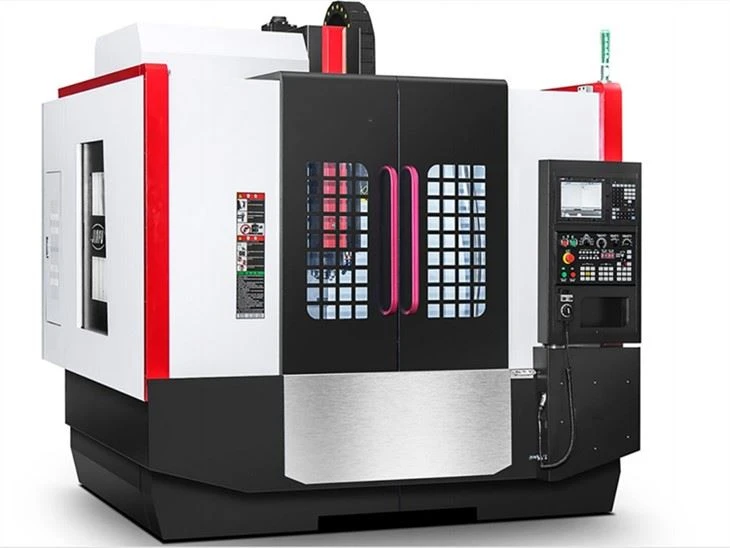

VMC 850 Prezz

VMC 850 dettalji stampi

Ikkastjar tar-ramel tar-reżina FC30, forom tal-karozzi, ikkastjar professjonali, ebusija għolja

Ikkastjar tal-istess mudell huwa itqal meta jintuża matul is-sena mingħajr deformazzjoni

Gwida lineari tar-romblu bi tliet assi

Kolonna

Id-disinn ta 'l-istruttura ta' l-arringi tal-kolonna ultra-wisa jiżgura r-riġidità ta 'l-għodda tal-magni

Magħżel

Disinn tal-imnieħer qasir tal-magħżel

Bażi--------------

Magħmul minn ħadid fondut Meehanite, materjal stabbli

Mgħammar b'disinn ta 'crotch kbir u arranġament ferrovjarju b'erba' linji, juri stabbiltà eċċellenti tal-magni u preċiżjoni tal-magni, u jnaqqas ħafna l-vibrazzjoni waqt il-magni

Bl-użu ta 'materjal ta' riġidità għolja, il-mejda tax-xogħol ġiet mitfija, u tista 'tipproċessa kull tip ta' prodotti b'kunfidenza.

informazzjoni dwar il-prodott

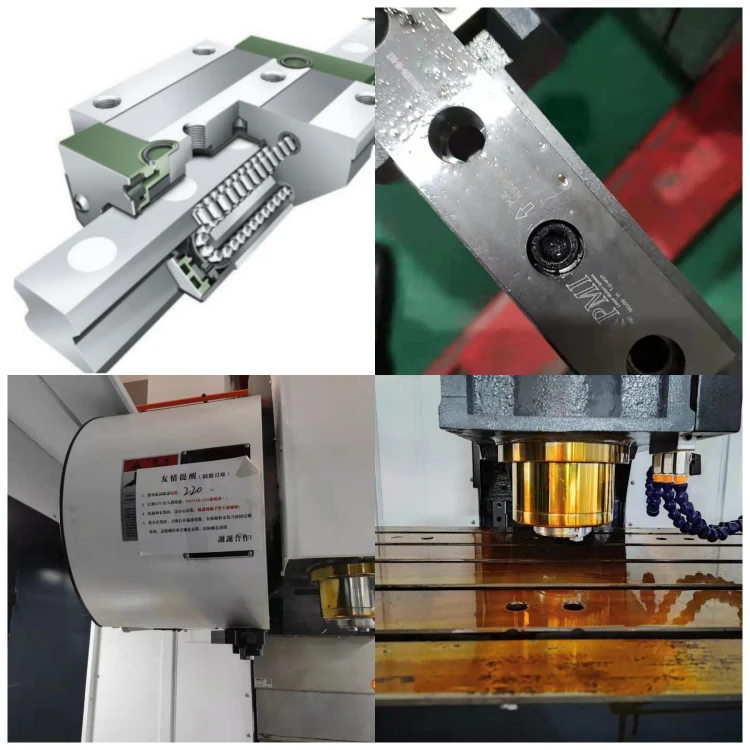

Gwida tal-kamin

VMC 850 Price Ball kamin u ferrovija ta 'gwida tat-tifi tal-barraxa artifiċjali huma magħżula, b'tmigħ bla xkiel, pożizzjonament preċiż u preċiżjoni għolja tal-ipproċessar

Immexxi minn mutur tal-qalba tar-ram, l-output huwa stabbli u l-qawwa hija qawwija

kopertura protettiva tal-istainless steel

Id-difiża interna hija magħmula minn azzar li ma jissaddadx

Tħaddim issiġillat, durabbli u bla xkiel

Ferrovija ta 'gwida oriġinali tat-Tajwan u kamin taċ-ċomb

Adotta l-ferrovija tal-wajer tal-fidda oriġinali tat-Tajwan biex tiżgura preċiżjoni tal-magni, ħajja itwal ta 'servizz tal-għodda tal-magni, virga tal-wajer tal-fidda ta' fuq, għalf b'veloċità għolja, effiċjenza operattiva għolja, ġenerazzjoni ta 'sħana baxxa u għalf b'veloċità għolja

Berings importati

Il-bearings FAG tal-Ġappun NSK/Ġermanja jintużaw għal stabbiltà għolja u riġidità aktar b'saħħitha

Sistema mtejba tal-lubrikazzjoni taż-żejt

L-adozzjoni tas-sistema ta 'lubrikazzjoni koperta bil-magna kollha, mgħammra b'pajpijiet taż-żejt ta' dijametru kbir tar-ram pur, separaturi taż-żejt huma installati f'kull parti tal-għodda tal-magni, bħall-bank tax-xogħol, kolonna, ferrovija gwida, eċċ., Biex tillubrikha kull dettall b'mod aktar effiċjenti

Magħżel b'veloċità għolja

Il-veloċità tal-magħżel tista 'tkun għolja daqs 1200ORPM magħżel importat mit-Tajwan, korrezzjoni tal-bilanċ tal-kompjuter u test ta' running-in, ipproċessar stabbli u effiċjenti ta 'prodotti, u magħżel taċ-ċinturin fakultattiv, żbokk ċentrali tal-ilma, mkessaħ biż-żejt, magħżel elettriku, eċċ.

Bl-użu ta 'aċċessorji sofistikati, interface interattiv ergonomiku, b'servo drive, jista' jlesti rekwiżiti ta 'pproċessar ta' tħin ta 'preċiżjoni għolja, is-sistema tista' tintgħażel skond il-ħtiġijiet tal-klijent.

Binarji ta 'gwida Shangyin tat-Tajwan, viti taċ-ċomb, gwidi tal-ballun tal-użu ta' tliet assi, tkessiħ ta 'frekwenza medja, brix u tħin ta' preċiżjoni biex tiġi żgurata l-eżattezza.

Il-prezz tal-VMC 850 jagħtik sett sħiħ ta’ appoġġ tekniku mix-xiri sal-użu, u ajruplani speċjali jistgħu jiġu personalizzati skont il-bżonnijiet tiegħek

Installazzjoni fuq il-post, kummissjonar, taħriġ

Garanzija ta 'sena għall-magna kollha, garanzija ta' tliet snin għas-sistema CNC, u manutenzjoni tul il-ħajja

Merħba lill-klijenti biex iżuru

(standard b'apparat li jkessaħ iż-żejt taż-żarżur)

FANUC Sistema G Kodiċi Enċiklopedija-

FANUC G Enċiklopedija tal-Kodiċi

1. Deskrizzjoni qasira tal-funzjoni tal-kodiċi G

G00------Pożizzjonament rapidu

G01------Interpolazzjoni lineari

G02------interpolazzjoni ċirkolari lejn l-arloġġ

G03------Interpolazzjoni ċirkolari kontra l-arloġġ

G04------Pawsa bil-ħin

G05-------interpolazzjoni tal-ark mill-punt intermedju

G06------interpolazzjoni parabolika

G07------Interpolazzjoni tal-kurva spline Z

G08------Aċċelerazzjoni tal-għalf

G09------Deċelerazzjoni tal-għalf

G10------Issettjar tad-dejta

G16------Programmazzjoni tal-koordinati polari

G17------Pproċessar XY pjan

G18------Pproċessar XZ pjan

G19------Pproċessar YZ pjan

G20------Daqs tal-pulzier (sistema Franken)

G21-----Daqs metriku (sistema Franken)

G22------Metodu tal-ipprogrammar tad-dimensjoni tar-raġġ

G220-----Uża fuq l-interface tat-tħaddim tas-sistema

G23------metodu ta' programmazzjoni tad-daqs tad-dijametru

G230-----Uża fuq l-interface tat-tħaddim tas-sistema

G24------Tmiem tas-subrutina

G25------Aqbeż l-ipproċessar

G26------Ipproċessar taċ-ċiklu

G30------Kanċellazzjoni ta' ingrandiment

G31-------definizzjoni tar-rata

G32------Qtugħ tal-ħajt b'pass ugwali, sistema ta' pulzier

G33------Qtugħ tal-ħajt b'pass ugwali, sistema metrika

G34------tqattigħ tal-ħajt tal-pitch miżjud

Qtugħ tal-ħajt G35------ b'pitch imnaqqas

G40------Kumpens tal-għodda/kanċellazzjoni tal-offset tal-għodda

G41------għodda kumpens-xellug

G42------għodda kumpens-dritt

G43------tool offset-pożittiv

G44------għodda offset-negattiv

G45------tool offset plus / plus

G46------tool offset plus /-

G47------tool offset-/-

G48------għodda offset-/ plus

G{{0}}tool offset 0/ plus

G{{0}}}tool offset 0/-

G{{0}}Offset tal-għodda flimkien ma' /0

G{{0}}għodda offset-/0

G53------Offset linja dritta, logout

G54------Issettja l-koordinati tal-biċċa tax-xogħol

G55------Issettja l-koordinata tal-biċċa tax-xogħol 2

G56------Issettja l-koordinati tal-biċċa tax-xogħol 3

G57------Issettja l-koordinati tal-biċċa tax-xogħol erbgħa

G58------Issettja l-koordinati tal-biċċa tax-xogħol ħamsa

G59------Issettja l-koordinati tal-biċċa tax-xogħol 6

G60------metodu preċiż tal-mogħdija (fin)

G61------metodu preċiż tal-mogħdija (nofs)

G62------metodu preċiż tal-mogħdija (oħxon)

G63------Ħajt tat-ttektek

G68------offset tal-għodda, angolu intern

G69------Offset tal-għodda, angolu estern

G70------Daqs tal-pulzier pulzier (din hija minn Siemens, u dik minn Frank hija G21)

G71------Daqs metriku mm

G74------Irritorna għall-punt ta' referenza (punt żero tal-magna)

G75------Irritorna għall-punt żero tal-koordinati programmati

G76------Ċiklu kompost tal-ħajt

G80------logout taċ-ċiklu tal-bott

G81------Ċiklu tal-bott estern

G331-----Ċiklu tal-bott tal-ħajt

G90------daqs assolut

G91------ daqs relattiv

G92------Koordinati prefabbrikati

G93------ħin countdown, rata tal-għalf

G94------Rata ta' għalf, għalf kull minuta

G95------rata ta' għalf, għalf għal kull revoluzzjoni

G96------Kontroll tal-veloċità lineari kostanti

G97------Ikkanċella l-kontroll kostanti tal-veloċità tal-linja

2. Spjegazzjoni dettaljata tal-funzjoni tal-kodiċi G

Pożizzjonament rapidu

Format: G00 X(U)__Z(W)__

Spjegazzjoni: (1) Din l-istruzzjoni tagħmel l-għodda timxi malajr għall-pożizzjoni speċifikata skont il-mod ta 'kontroll tal-punt. Il-biċċa tax-xogħol m'għandhiex tiġi mċaqalqa waqt il-moviment

Għall-ipproċessar.

(2) L-assi programmati kollha jimxu bil-veloċità definita mill-parametri fl-istess ħin. Meta ċertu assi jispiċċa l-valur programmat, se jieqaf, u l-ieħor

L-assi jkompli jiċċaqlaq,

(3) Il-koordinati li ma jiċċaqilqux m'għandhomx għalfejn jiġu pprogrammati.

(4) G00 jista' jinkiteb bħala G0

Eżempju: G00 X75 Z200

G01 U-25 W-100

L-ewwel, X u Z jimxu 25 malajr sal-punt A fl-istess ħin, u mbagħad jimxu 75 sal-punt B malajr fid-direzzjoni Z.

Interpolazzjoni lineari

Format: G01 X(U)__Z(W)__F__(mm/min)

Spjegazzjoni: (1) Dan il-kmand jagħmel l-għodda timxi għall-pożizzjoni speċifikata fil-modalità ta 'interpolazzjoni lineari. Il-veloċità tal-moviment hija kmandata minn F

Rata ta' għalf. Il-koordinati kollha jistgħu jitħaddmu f'rabta.

(2) G01 jista 'jinkiteb ukoll bħala G1

Eżempju: G01 X40 Z20 F150

Konnessjoni fuq żewġ assi mill-punt A għall-punt B

Interpolazzjoni ċirkolari

Format 1: G02X(u)____Z(w)____I____K____F_____

Spjegazzjoni: (1) Meta X u Z huma f'G90, il-koordinata tal-punt tat-tmiem tal-ark hija l-valur tal-koordinati assolut relattiv għall-punt żero programmat. Fil-G91,

Il-punt tat-tmiem tal-ark huwa l-valur inkrementali relattiv għall-punt tal-bidu tal-ark. Irrispettivament minn G90 jew G91, I u K huma l-koordinati inkrementali taċ-ċentru tal-ark relattiv għall-punt tal-bidu.

I huwa l-valur tad-direzzjoni X, u K huwa l-valur tad-direzzjoni Z. Il-koordinati taċ-ċentru taċ-ċirku m'għandhomx jitħallew barra fl-interpolazzjoni ċirkolari, sakemm ma tkunx ipprogrammata f'formati oħra.

(2) Meta l-istruzzjoni G02 tkun ipprogrammata, tista 'teditja direttament iċ-ċirku tal-kwadrant, iċ-ċirku sħiħ, eċċ.

Nota: Meta jinqabeż il-kwadrant, il-kumpens tad-distakk jitwettaq awtomatikament. Jekk il-kumpens tad-distakk u l-backlash attwali tal-għodda tal-magni jiddaħħlu fl-aħħar taż-żona tal-parametru

Disparità kbira tikkawża marki ta 'qtugħ ovvji fuq il-biċċa tax-xogħol.

(3) G02 jista 'jinkiteb ukoll bħala G2.

Eżempju: G02 X60 Z50 I40 K0 F120

Format 2: G02X(u)____Z(w)____R( plus \－)__F__

Nota: (1) Ma jistax jintuża għall-ipprogrammar ta 'ċirku sħiħ

(2) R huwa r-raġġ tal-ark R fuq naħa waħda tal-biċċa tax-xogħol. R huwa sinjal, " plus " tfisser li l-angolu tal-ark huwa inqas minn 180 grad;

"-" tfisser li l-angolu tal-ark huwa akbar minn 180 grad. Il-" plus " jista' jitħalla barra.

(3) Hija bbażata fuq il-koordinati tal-punt tat-tmiem. Meta t-tul bejn il-punt tat-tmiem u l-punt tal-bidu jkun akbar minn 2R, tintuża linja dritta minflok ark.

Eżempju: G02 X60 Z50 R20 F120

Format 3: G02X(u)____Z(w)____CR=__(raġġ)F__

Format 4: G02X(u)____Z(w)__D__(dijametru)F___

Dawn iż-żewġ formati ta 'programmazzjoni huma bażikament l-istess bħall-format 2.

Interpolazzjoni ċirkolari

Nota: Il-format huwa l-istess bħall-kmand G02 ħlief li d-direzzjoni tar-rotazzjoni tal-ark hija opposta.

Pawsa bil-ħin

Format: G04__F__ jew G04__K__

Nota: Il-moviment tal-ipproċessar huwa mwaqqaf. Wara li l-ħin ikun għadda, l-ipproċessar se jkompli. Il-ħin tal-pawsa huwa speċifikat mid-dejta li ġejja F. L-unità hija sekondi.

Il-firxa hija ta' 0.01 sekonda sa 300 sekonda.

Interpolazzjoni ċirkolari punt intermedju

Format: G05X(u)____Z(w)____IX_____IZ_____F_____

Spjegazzjoni: (1) X u Z huma l-koordinati tal-punt tat-tmiem, u IX u IZ huma l-koordinati tal-punt intermedju. Oħrajn huma simili għal G02/G03

Eżempju: G05 X60 Z50 IX50 IZ60 F120

Aċċelerazzjoni/deċelerazzjoni

Format: G08

Nota: Jokkupaw linja waħda biss fis-segment tal-programm. Meta l-programm imur għal dan is-segment, ir-rata tal-għalf tiżdied b'10 fil-mija. Jekk trid iżżidha b'20 fil-mija, trid tikteb żewġ segmenti separati.

Programmazzjoni tar-radju

Format: G22

Nota: Jekk tokkupa linja waħedha fil-programm, is-sistema taħdem fil-modalità tar-raġġ, u l-valuri li ġejjin fil-programm huma wkoll soġġetti għal raġġ.

Metodu ta 'programmazzjoni tad-daqs tad-dijametru

Format: G23

Nota: Jekk tokkupa linja waħedha fil-programm, is-sistema taħdem fil-modalità dijametru, u l-valuri li ġejjin fil-programm huma wkoll soġġetti għal dijametru.

Aqbeż l-ipproċessar

Format: G25 LXXX

Nota: Meta l-programm tesegwixxi għal din it-taqsima tal-programm, se tittrasferixxi t-taqsima tal-programm maħtura minnha. (XXX huwa n-numru tas-segment tal-programm).

Ipproċessar taċ-ċiklu

Format: G26 LXXX QXX

Spjegazzjoni: Meta l-programm jiġi esegwit għal din it-taqsima tal-programm, is-sezzjoni speċifikata tibda għal din it-taqsima bħala korp ta 'linja, u n-numru ta' loops huwa ddeterminat mill-valur wara Q.

Tħassir ta' ingrandiment

Format: G30

Deskrizzjoni: Okkupa linja waħedha fil-programm, u użaha ma 'G31 biex tikkanċella l-funzjoni ta' G31.

Definizzjoni ta' ingrandiment

Format: G31 F_____

G32—proċessar tal-ħajt tal-pitch ugwali (sistema Ingliża)

G33 — ipproċessar tal-ħajt tal-pitch ugwali (sistema metrika)

Format: G32/G33 X(u)____Z(w)____F____

Spjegazzjoni: (1) X u Z huma l-koordinati tal-punt tat-tmiem, u F huwa l-pitch

(2) G33/G32 jistgħu jipproċessaw biss ħjut b'arblu wieħed, b'bidu wieħed.

(3) Il-bidla tal-valur X tista 'tipproċessa ħajt taper

(4) Meta tuża dan il-kmand, il-veloċità tal-magħżel ma tistax tkun għolja wisq, inkella l-ilbies tal-għodda jkun kbir.

Issettja l-koordinata tal-biċċa tax-xogħol / issettja l-ogħla veloċità (baxxa) tal-magħżel

Format: G50 S____Q____

Nota: S hija l-ogħla veloċità tal-magħżel, Q hija l-inqas veloċità tal-magħżel

Issettja l-koordinati tal-biċċa tax-xogħol

Format: G54

Nota: Jista 'jkun hemm diversi sistemi ta' koordinati fis-sistema, G54 jikkorrispondi għall-ewwel sistema ta 'koordinati, u l-valur tal-pożizzjoni tal-oriġini tiegħu huwa stabbilit fil-parametri tal-magna.

G55—Issettja l-koordinati tal-biċċa tax-xogħol 2

L-istess bħal hawn fuq

G56—Issettja l-koordinati tal-biċċa tax-xogħol tlieta

L-istess bħal hawn fuq

G57—Issettja l-Koordinati tal-biċċa tax-xogħol Erbgħa

L-istess bħal hawn fuq

G58—Issettja Ħamsa Koordinata tal-biċċa tax-xogħol

L-istess bħal hawn fuq

G59—Issettja l-Koordinata tal-biċċa tax-xogħol 6

L-istess bħal hawn fuq

Mogħdija eżatta

Format: G60

Nota: Fil-proċess attwali tal-magni, meta diversi azzjonijiet huma konnessi flimkien, meta tuża programmar preċiż tal-mogħdija, se jkun hemm proċess ta 'buffering (li jfisser deċelerazzjoni) matul l-ipproċessar li jmiss.

Mogħdija kontinwa

Format: G64

Nota: Relattivament għal G60. Prinċipalment użat għall-magni mhux maħduma.

Lura għall-punt ta' referenza (punt żero tal-magna)

Format: G74 XZ

Spjegazzjoni: (1) L-ebda kontenut ieħor m'għandu jidher f'dan il-paragrafu.

(2) Il-koordinati li jidhru wara G74 se jerġgħu lura għal żero b'X u Z min-naħa tagħhom.

(3) Qabel ma tuża G74, kun żgur li l-għodda tal-magni hija mgħammra bi swiċċ ta 'punt ta' referenza.

(4) Ir-ritorn żero ta 'assi wieħed huwa wkoll possibbli.

Ritorn lejn il-punt żero tal-koordinati tal-ipprogrammar

Format: G75 XZ

Deskrizzjoni: Irritorna lejn il-punt żero tal-koordinati programmati

Ritorn għall-punt tat-tluq tal-koordinati tal-ipprogrammar

Format: G76

Deskrizzjoni: Irritorna għall-pożizzjoni fejn l-għodda bdiet tipproċessa.

Ċirku ta 'barra (ċirku ta' ġewwa) ċiklu tal-bott

Format: G81__X(U)__Z(W)__R__I__K__F__

Spjegazzjoni: (1) X, Z huma l-valuri koordinati tal-punt tat-tmiem, u U, W huma l-valur inkrementali tal-punt tat-tmiem relattiv għall-punt kurrenti.

(2) R huwa d-dijametru li għandu jiġi mmaxinjat tas-sezzjoni tal-punt tal-bidu.

(3) I huwa l-għalf għat-tidwir mhux maħdum, K huwa l-għalf għat-tidwir fin, I u K huma numri ffirmati, u s-sinjali tat-tnejn għandhom ikunu l-istess.

Il-konvenzjoni tas-sinjali hija kif ġej: il-qtugħ mill-assi taċ-ċentru ta 'barra (iddawwar iċ-ċirku ta' barra) huwa "-", inkella huwa " plus ".

(4) X, Z, R differenti jiddeterminaw swiċċijiet b'ċrieki ta 'barra differenti, bħal: taper jew ebda grad,

Taper pożittiv jew taper reverse, qtugħ tax-xellug jew qtugħ tal-lemin, eċċ.

(5) F hija l-veloċità tat-tqattigħ (mm/min)

(6) Wara l-ipproċessar, l-għodda tieqaf fil-punt tat-tmiem.

Eżempju: G81 X40 Z 100 R15 I-3 K{-1 F100

Proċess tal-ipproċessar:

1: G01 għalf 2 darbiet I (l-ewwel qatgħa hija I, l-aħħar qatgħa hija I flimkien mal-irfinar K), qtugħ fil-fond:

2: G01 interpolazzjoni b'żewġ assi, qtugħ sas-sezzjoni tat-tarf, jekk il-makkinar ikun lest, se jieqaf:

3: G01 jiġbed lura s-sikkina I għal pożizzjoni sigura, u fl-istess ħin iwettaq l-illixxar awżiljarju tal-wiċċ tat-tqattigħ

4: G00 malajr tmigħ fuq barra tal-wiċċ għoli tax-xogħol I, u tirriżerva I għall-proċess tat-tqattigħ li jmiss, u tirrepeti għal 1.

Programmazzjoni ta' valur assolut

Format: G90

Spjegazzjoni: (1) Meta G90 jiġi pprogrammat fil-programm, il-valuri tal-koordinati kollha pprogrammati wara huma kollha bbażati fuq il-punt żero programmat.

(2) Wara li s-sistema tkun mixgħula, l-għodda tal-magni tkun fi stat G.

N0010 G90 G92 x20 z90

N0020 G01X40 Z80 F100

N0030 G03X60 Z50 I0 K-10

N0040 M02

Programmazzjoni inkrementali

Format: G91

Nota: Meta G91 jiġi pprogrammat fil-programm, il-valuri tal-koordinati sussegwenti kollha jiġu kkalkulati bl-użu tal-pożizzjoni tal-koordinati preċedenti bħala l-punt tat-tluq

Il-valur ipprogrammat tal-moviment. Fis-segment li jmiss tas-sistema ta 'koordinati, il-punt preċedenti dejjem jintuża bħala l-punt tat-tluq għall-ipprogrammar.

Eżempju: N0010 G91 G92 X20 Z85

N0020 G01X20 Z-10 F100

N0030 Z-20

N0040 X20 Z-15

N0050 M02

Issettja s-sistema tal-koordinati tal-biċċa tax-xogħol

Format: G92 X__ Z__

Spjegazzjoni: (1) G92 jibdel biss il-valur tal-koordinati murija bħalissa mis-sistema, ma jċaqlaqx l-assi tal-koordinati, u jilħaq il-koordinati stabbiliti

L-iskop tal-oriġini.

(2) L-effett ta 'G92 huwa li jibdel il-koordinat tal-imnieħer tal-għodda murija għall-valur stabbilit.

(3) Il-XZ wara G92 jistgħu jiġu pprogrammati separatament jew kollha.

G94—Rata ta 'għalf, għalf kull minuta

Nota: Dan huwa l-istat default tal-magna meta tkun mixgħula.

Sejħa subrutina

Format: G20 L__

N__

Spjegazzjoni: (1) Wara L huwa l-isem tal-programm wara N tas-subrutina li trid tissejjaħ, iżda N ma jistax jiddaħħal.

In-numri 1 ~ 99999999 biss huma permessi wara N.

(2) Kontenuti minbarra dawk deskritti hawn fuq m'għandhomx jidhru f'din it-taqsima tal-programm.

Ritorn mit-tmiem tas-subrutina

Format: G24

Spjegazzjoni: (1) G24 jindika t-tmiem tas-subrutina, u jirritorna għat-taqsima li jmiss tal-programm li sejjaħ is-subrutina.

(2) G24 u G20 jidhru f'pari

(3) L-ebda kmand ieħor mhu permess f'din it-taqsima tal-G24.

Tlieta, eżempju ta 'programmazzjoni tal-kodiċi G

Eżempju: Uża l-eżempju li ġej biex turi l-proċess tat-trasferiment tal-parametri fil-proċess tas-sejħa subrutina, jekk jogħġbok oqgħod attent għall-applikazzjoni

Isem tal-programm: P10

M03 S1000

G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

Jekk trid iċempel diversi drabi, jekk jogħġbok uża l-format li ġej

M03 S1000

N100 G20 L200

N101 G20 L200

N105 G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

G331—Ċiklu tal-ipproċessar tal-ħajt

Format: G331 X__} Z__I__K__R__p__

Spjegazzjoni: (1) Id-dijametru tad-direzzjoni X jinbidel, X=0 huwa ħajt dritta

(2) Z huwa t-tul tal-ħajta, l-ipprogrammar assolut jew relattiv jista 'jsir

(3) I huwa t-tul ta 'run-out fid-direzzjoni X wara li l-ħajta tinqata', ± valur

(4) Id-differenza fid-dijametru bejn id-dijametru ta 'barra tal-ħajta R u d-dijametru ta' l-għerq, valur pożittiv

(5) K żift KMM

(6) Ħinijiet tal-ipproċessar taċ-ċiklu tal-ħajta p, jiġifieri, maqtugħin f'diversi cutters

ħjiel:

1. Il-fond ta 'kull għalf huwa R÷p u arrotondat, u l-aħħar qatgħa ma talimentax biex twitti l-wiċċ tal-ħajta

2. l-isem tal-valur I huwa determinat mill-ħajta interna run-out skond id-direzzjoni pożittiva u negattiva ta ' X.

3. Il-pożizzjoni tal-bidu taċ-ċiklu tal-ipproċessar tal-ħajta hija li tallinja l-ponta tal-għodda maċ-ċirku ta 'barra tal-ħajta.

eżempju:

M3

G4 f2

G0 x30 z0

G331 z-50 x0 i10 k2 r1.5 p5

G0 z0

M05

Erbgħa, supplimenti u prekawzjonijiet

1. G00 u G01

Hemm żewġ tipi ta' trajettorja ta' moviment G00: linja dritta u linja miksura. Din l-istruzzjoni tintuża biss għall-ippożizzjonar tal-punt u ma tistax tintuża għall-qtugħ.

G01 jimxi lejn il-punt fil-mira speċifikat mill-istruzzjoni f'moviment lineari bir-rata ta 'għalf speċifikata, ġeneralment użata għall-qtugħ

2. G02 u G03

G02: Interpolazzjoni ċirkolari lejn l-arloġġ G03: Interpolazzjoni ċirkolari kontra l-arloġġ

3. G04 (kmand ta' dewmien jew pawsa)

Ġeneralment użat biex taqleb bejn 'il quddiem u lura, toqob għomja bil-magni, toqob b'pass, tidwir u slotting

4. G17, G18, G19 istruzzjonijiet tal-għażla tal-pjan, speċifika l-ipproċessar tal-pjan, ġeneralment użat għal magni tat-tħin u ċentri tal-magni

G17: pjan XY, jista 'jitħalla barra, jew jista' jkun pjan parallel mal-pjan XY

G18: pjan XZ jew pjan parallel miegħu, hemm biss pjan XZ fit-torn CNC, mhi meħtieġa l-ebda nomina speċjali

G19: pjan YZ jew pjan parallel miegħu

5. G27, G28, G29 kmand tal-punt ta 'referenza

G27: Irritorna lejn il-punt ta 'referenza, iċċekkja u kkonferma l-pożizzjoni tal-punt ta' referenza

G28: Awtomatikament lura għall-punt ta 'referenza (jgħaddi mill-punt intermedju)

G29: Ritorn mill-punt ta' referenza, użat flimkien ma' G28

6. Kumpens tar-raġġ G40, G41, G42

G40: Ikkanċella l-kumpens tar-raġġ tal-għodda

7. G43, G44, G49 kumpens tat-tul

G43: Kumpens pożittiv tat-tul G44: Kumpens negattiv tat-tul G49: Ikkanċella l-kumpens tat-tul tal-għodda

8. G32, G92, G76

G32: Qtugħ tal-ħajt G92: Ċiklu fil-laned tal-qtugħ tal-ħajt G76: Ċiklu kompost tal-qtugħ tal-ħajt

9. Ipproċessar tat-tidwir: G70, G71, 72, G73

G71: Kmand taċ-ċiklu kompost tat-tidwir mhux maħdum axjali G70: Ċiklu kompost tal-irfinar G72: Tidwir tal-wiċċ, ċiklu tat-tidwir mhux maħdum radjali G73: Ikkopja ċiklu tat-tidwir mhux maħdum

10. Magni tat-tħin, ċentru tal-magni:

G73: Tnaqqir ta' toqba fil-fond b'veloċità għolja G83: Tnaqqir ta' toqba fil-fond G81: Ċiklu ta' tħaffir G82: Ċiklu ta' tħaffir ta' toqba profonda

G74: Ipproċessar tal-ħajt fuq in-naħa tax-xellug G84: Ipproċessar tal-ħajt fuq il-lemin G76: Ċiklu tat-tħaffir fin G86: Ċiklu tal-ipproċessar tat-tħaffir

G85: Reaming G80: Ikkanċella kmand taċ-ċiklu

11. Mod ta 'programmazzjoni G90, G91

G90: Programmazzjoni ta' koordinati assoluti G91: Programmazzjoni ta' koordinati inkrementali

12. Kmand tal-issettjar tal-magħżel

G50: Issettjar tal-ogħla veloċità tal-magħżel G96: Kontroll tal-veloċità kostanti tal-wiċċ G97: Kontroll tal-veloċità tal-magħżel (ikkanċella l-kmand tal-kontroll tal-veloċità kostanti tal-wiċċ) G99: Ritorn għall-punt R (toqba tan-nofs) G98: Ritorn għall-punt ta’ referenza (l-aħħar toqba)

13. Istruzzjonijiet ta' waqfien tar-rotazzjoni taż-żarżur 'il quddiem u lura M03, M04, M05

M03: Magħżel 'il quddiem M04: Magħżel b'lura M05: Waqfien tal-magħżel

14. Swiċċ tal-fluwidu tal-qtugħ M07, M08, M09

M07: Fluwidu tal-qtugħ taċ-ċpar fuq M08: Fluwidu tal-qtugħ likwidu fuq M09: Fluwidu tal-qtugħ off

15. Waqfien tal-moviment M00, M01, M02, M30

M00: Pawża fil-programm M01: Waqfien ippjanat M02: Reset tal-magna M30: Il-programm jintemm, il-pointer jerġa' lura għall-bidu

16. M98: subrutina tas-sejħa

17. M99: lura għall-programm prinċipali

It-tags Popolari: prezz vmc 850, Ċina, fornituri, manifatturi, fabbrika, prezz, għall-bejgħ, magħmula fiċ-Ċina
